Дискретные форматы

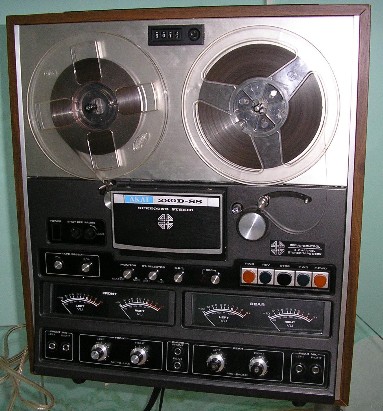

Дискретное воспроизведение - только одна реальная Квадрофоническая система. Так как название"Квадро" предлагает, оригинальные четыре звуковых канала передаются через средство четырехканальной передачи и подаются на системы четырехканального воспроизведения и транслируются через четыре колонки
Это определяется как 4-4-4 система. Чтобы передавать 4 индивидуальных звуковых сигнала в совместимой форме, должны быть четыре одинаковых линейных уровнителя, чтобы воспроизвести оригинал 4-х звуковых сигналов на выходе. Термин "совместимой" указывает, что каждый канал (моно) воспроизведет свой звуковой сигнал на своей звуковой колонке.
Двух канальная (стерео) система воспроизведет Передний левый и Задний левый звуковые сигналы в Левой звуковой колонке, а Правый передний и Правый задний звуковые сигналы воспроизведут в Правой звуковой колонке. Четырехканальная (Quadraphonic) система воспроизведет Передний левый , Задний левый , Передний правый и Задний правый звуковые сигналы, в каждом из четырех отдельных звуковых колонках.

CD-4 (Compatible Discrete 4) / Quadradisc

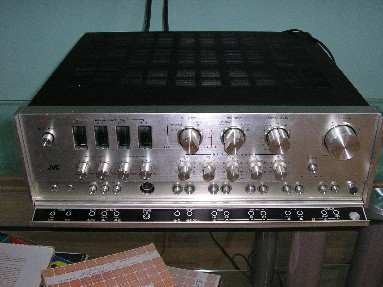

Совместимые, Дискретный 4 (СД-4), или Квадрофонический(чтобы не быть смешанным с компактным диском) был введен в 1971 как дискретная квадрофоническая система, созданная JVC. Record компании, и принятая записывающими компаниями Arista, Atlantic, Capricorn, Elektra, Fantasy, JVC, Nonesuch, RCA, Reprise and Warner.
СД-4 была единственной полностью дискретной Квадрофонической системой, принятой главами записывающей индустрии. В системе СД-4, Квадрофонический звук делился на левый и правый канал с нанесением левого канала на одной, а правого на другой стороне желобка пластинки, как в случае с обычным стерео.
Звуковые частоты (20Hz - 15KHz), посылаются как сумма каналов. Левый канал это сумма Левого переднего и левого заднего, а Правый канал это сумма правого переднего и правого заднего каналов.
Другими словами, если взять только эти звуковые частоты, вы будете иметь обычную стерео запись. Наряду с этим звуком, отдельный 30KHz под-носитель был записан на каждой стенке желобка.
Под-носитель на каждой стороне нес свой сигнал для каждой стороны. Это была индивидуальная информация, которая позволяла комбинируемому сигналу воспроизводиться как два отдельных сигнала.
Для под-носителя левой Стороны это был бы Левый передний сигнал минус Левый задний, а для Правого под-носителя это был бы Правый передний минус Правый задний сигнал.
Эти звуковые сигналы модулировались на носителях, используя специальную технику FM-PM-SSBFM(Frequency Modulation-Phase Modulation-Single Sideband Frequency Modulation) (Частотная Mодуляция-Фазовая Модуляция, Одиночная Модуляция Частоты боковой Полосы). Это создвало высокочастотный подноситель с характеристикой от 18KHz до45KHz для левого и правого каналов.
Алгебраическое дополнение и вычитание суммы и разницы сигналов, затем ,приводили бы совместимому и дискретному Квадрофоническому воспроизведению. СД-4 дал возможность усовершенствовать технологию записи и воспроизведения. Главные усовершенствования в phonograph технологии, это лучшее согласование, низкиее уровни искажения, pick-up картриджи с высоким выходом и со значительно высшим частотным диапазоном, и новыми материалами как например Q-540, которые были чрезвычайно антистатическими. Также побочным продуктом технологии СД-4 была граммофонная контактная игла Shibata . Изобретеная Доктором Norio Shibata, граммофонная иголка Shibata очень увеличила контактную область на стенах желобка, которые в свою очередь уменьшила износ и увеличила срок службы грам пластинки. Улучшила качество звучания. Но что было (возможно) даже больше впечатляющим это то, что граммофонная иголка Shibata также способна к восстановлению оригинальногозвука, который иначе был бы поставлен под угрозу или потерян на поврежденном или царапнутом диске ( чего обычная, не СД-4 игла не смогла бы сделать ). Типичная система СД-4 должна состоять из проигрывателя с картриджем CD-4, демодулятором CD-4, дискретным четырехканальным усилителем, и (идеально) четырьмя full-range громкоговорителями. Некоторые производители встроили демодулятор CD-4 в полных четырехканальных ресиверах Просто помните, СД-4 состоит из четырх записанных сигналов (LF, LB, RB, RF) и сигналов, , закодировавших матрицу. CD-4, кодирующий/декодирование матрицы:

" (LF+LB)+(LF-LB)=2LF or Left Front
" (LF+LB)-(LF-LB)=2LB or Left Back
" (RF+RB)+(RF-RB)=2RF or Right Front
" (RF+RB)-(RF-RB)=2RB or Right Back
Хотя СД-4 (и звук Quadraphonic вообще) потерпел неудачу из-за позднего FCC формата Квадрофонического радиовещания на FM волнах, СД-4 усовершенствовал и существенно улучшил, производство конвертируемых стерео LP

SQ / Stereo Quadraphonic


Стерео Quadraphonic был матричной Квадрофонической системой для винила. Его ввел CBS в 1972. Записывающие компании, кто принял этот формат включают: Angel, Capitol, CBS, CTI, Columbia, EMI, Epic, Eurodisc, Harvest, HMV, Seraphim, Supraphon и Vanguard.
Система была основана на работе Peter Scheiber. Он создал основные математические формулы, для использования четырёх канальной матрицы в двух каналах, в 1970 году "Stereo Quadraphonic." сокращённо "SQ". Эта система сделала возможным проигрывание квадро записанных пластинок на обычной стерео аппаратуре с обычной стерео иглой. В отсутствии квадрафонического декодера, SQ.-кодированные записи играли как обычные стерео. CBS заявили свое желание поддерживать превосходную совместимость между их кодируемыми SQ записями и стандартными системами стерео.
Ранние SQ. декодеры не могли произвести более 3dB разделения между передними и задними каналами. Ранние "Логические "схемы" добились увеличения разделение до 20dB, но сопрвождались бедным воспроизведением, очень нестойким ''качающимся'', звуковым полем.
SQ считалась провальной до тех пор пока не была введена "Tate Directional Enhancement System"(Направленная система увеличений)

SQ (стерео квадро) Воспроизводящая система; как это работает
Коламбия SQ система, это новое развитие звука позволяющие четырём каналам звука быть воспроизведёнными с двухдорожечного источника - правой и левой стенок нарезки пластинки.
Две инновации были необходимы для этого - енкодер и декодер. Енкодер принимают сигнал с четырёхканального магнитофона, преобразует в два канала, посылает эти сигналы на нарезающее дорожки устройство. С полученной таким образом SQ пластинки при проигрывании, сигнал поступает на декодер,который преобразует два сигнала в четыре и посылает их на четыре колонки. В стандартной стерео записывающей дорожке модуляция в двух стенках нарезки переводят электрический сигнал в правый и левый канал с помощью иглы звукоснимателя. SQ записывающая система сохраняет две основных стерео модуляции (это основа для совместимости со всеми стерео проигрывающими системами).
Четыре канала квадрофонической мастер ленты, проходят через енкодер. Два этих сигнала сохраняются для передних каналов, для двух прибавленных каналов квадрофонической ленты енкодор производит две добавочные модуляции, спиральные по форме, по мере проигрывания пластинки, игла снимает спиральную модуляцию идущую по часовой стрелки, для левого канала, а спираль, закрученная против часовой стрелки для правого. SQ пластинка содержит в своих нарезках два разных типа сигнала. Векторные модуляции для двух основных стерео или передних колонок, а спиральные модуляции для двух задних колонок, однако ни каких специальных проигрывателей и звукоснимателей не требуется. Все стерео проигрыватели извукосниматели приспособлены для принятия всех этих модуляций, для воспроизведения квадрофонического звука нужен SQ декодер.
Декодер улавливает четыре основных модуляции и производит четыре сигнала содержащих преимущественно звуки, посылаемые с оригинальных четырёх квадрофонических каналов с мастер ленты. Эти сигналы отправляются на усилитель мощности и четыре колонки расположенные по углам слушательской зоны воспроизводят высокореалистичный оригинал, записанный изначально на квадрофонической мастер ленте.

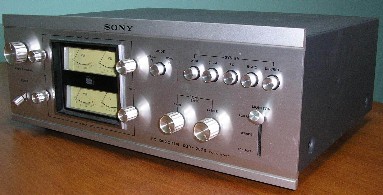

Один из декодеров системы SQ "Sony 2020" Предназначен для проигрывания виниловых пластинок, а так же магнитофонных квадро записей и передачи стерео записей на четыре канала.

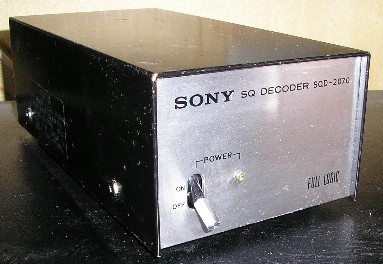

Декодер системы SQ Sony SQD-2070. Предназначен только для проигрывания квадро пластинок системы SQ

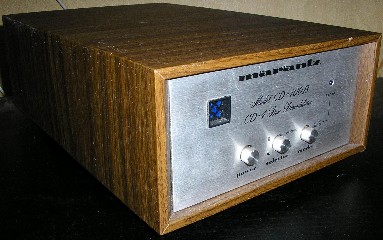

Декодер Marantz CD400B Декодер для прослушивания пластинок в формате СD-4
